在電子聽診器的密封性中,生產商首先采用的是材料+結構的加固,這樣就能有效防止內部電子器件受到空氣水分的侵蝕。但是為了它在使用上的精準性,只是在結構上進行加護是不夠的。因此,對電子聽診器進行密封性檢測也是非常有必要的。山海精儀科技作為知名的密封性檢測和生產專家,對電子聽診器的密封性檢測也進行了深入的研究,下面我們將分享一個案例給大家做參考。
一、電子聽診器的外形展示
1.款電子聽診器是圓柱體的形狀,用了白色和藍色殼料進行密封,上下兩頭呈對接的狀態,對接縫隙嚴密不透風,柱體中間是微凹下去的功能顯示模塊,功能模塊下面是開關鍵;
2.這樣的形狀無法用儀器直接進行密封性檢測,需要模具加以輔助;

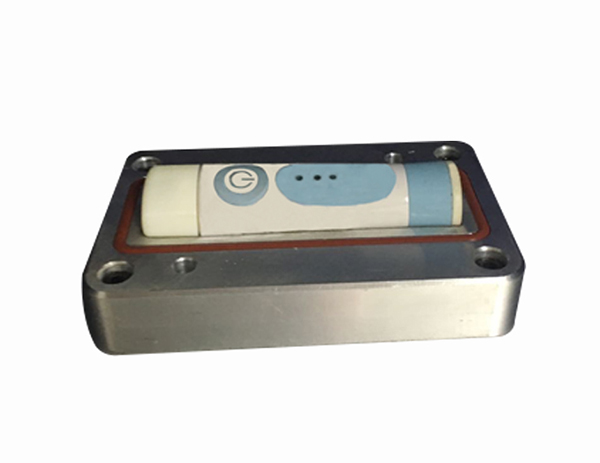

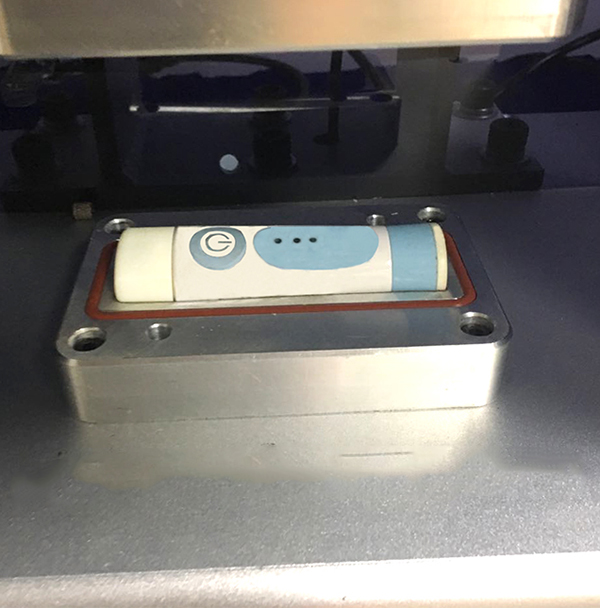

3.下圖為電子聽診器密封性檢測儀模具展示;
二、電子聽診器的檢測難點突破
山海精儀科技對不同的儀器都會有對應不同的檢測方法,我司定制專門的模具對電子聽診器進行盛放,上下模具閉合之后將形成一個密封的檢測空間,模具還能保護電子聽診器在檢測中不受損害。這時與模具相連的工裝在啟動后,通過氣源對模具注入一定的體積的氣體,達到檢測氣壓后自動切斷空氣供給,進入穩壓狀態,這時氣密性檢測系統將對模具內的氣壓進行監測,以泄漏量來判定密封性。
三、電子聽診器密封性檢測儀展示
山海精儀本款氣密性檢測儀由測試儀、氣源、測試治具三大部分組成,設備體積小,可定制多機位,更便于實現產線式氣密性檢測。氣源使用的是空氣,可防御比空氣密度大的物質侵害,而且我們的智能監控系統把檢測結果數據化,實現了電子聽診器密封性的高精度檢測。

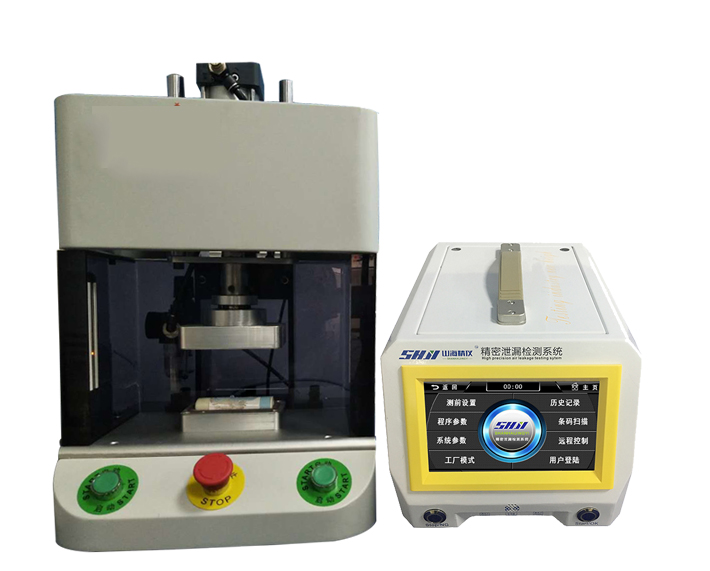

電子聽診器密封性檢測儀

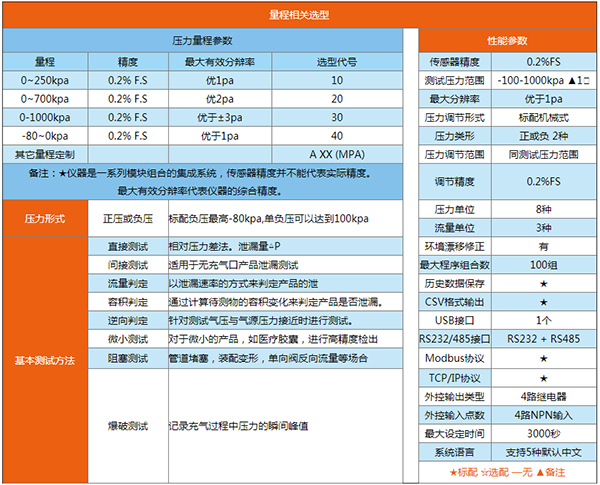

四、電子聽診器密封性檢測儀功能簡介及參數表
1、高靈敏度壓力感應及調節單元,配合先進的差壓式軟件算法,最小分辨率可達0.1Pa,該算法已獲得國家專利
2、自主研發的專利技術,“IVT氣動密封閥島”,大幅度提高測試精度,保證儀器的穩定性,充氣速度也得到很大的提高。
3、多種測試功能:儀器集成了正、負兩種壓力形式和8種測試方法:可以將兩種壓力形式及五種測試方法編寫成20多種測試功能。
4、擁有超過200組以上的子程序,每組子程序可單獨編程,可單選、組合,滿足各種復雜的測試要求
5、全觸式大屏智能操作系統, ,基于檢測流程的圖形化UI設計,操作界面簡潔明了,易教易學
6、多種壓力調節組件及量程可選,.氣壓范圍廣(-80KPA—1MPa)可選。選配電子調壓閥可實現多組壓力順序測試
7、多種通訊接口:內置RS232串口、RJ45網口、USB通訊接口、LTP外部I/O控制口,支持多種通訊協議
8、可選購條碼掃描功能及打印機,方便產品數據管理和品質追溯,儀器歷史記錄可多達20萬條并可批量導出至電腦
9、標配容積識別功能,可以自動識別出待測樣品的體積,并可以容積的方式對泄漏速率進行測量判斷。
10、超高的穩定性,和易用性,經過了市場嚴苛的檢驗。
11、多種附件可選,充氣旁路,快速連接器,標準漏孔,同時儀器支持第三方校驗,可出具校驗報告。
