Type-c的防水檢測儀測試案例分享-山海精儀

發布時間:2018-11-08 10:01:27

Type-c接口是USB接口的一種類型,它支持大電流和大電壓充電,有助于提高充電速度,由于它的特性在于其c型的接口,可以支持雙向盲插供電。但是這種接口在生產時對它的防水性要求較高,如果它的防水性不好,容易使接口接觸不良,在使用時會有漏電的危險發生。因此,廠家在生產的時候都會針對它的防水性進行測試,而傳統的檢測方法對type-c的接口有所損害。在這一點上,山海精儀也針對type-c接口的防水性檢測進行了深入的研究,現已研發出一款專門測試type-c接口的防水性檢測儀并投入使用。今天我們就來看看其中一個案例。


一、  Type-c的外形展示及檢測難點

1. Type-c接口的最大特點就在于它的c型接口和超薄, 且兩面是對稱的形狀,有利于插拔充電使用。

2. 它是由方便手持插拔的防水殼料加type-c接口組成,身形小巧,不好用模具進行全封閉檢測。

二、Type-c的檢測難點突破

1. 針對type-c的外形特征,山海精儀科技特意為type-c定制了兩個專門的工裝治具,工裝治具并不是全封閉的,它方便兩個type-c接頭分別插入各自的卡位,并連接各自的充氣管道,使檢測儀器對type-c內部沖入氣體進行直接檢測。

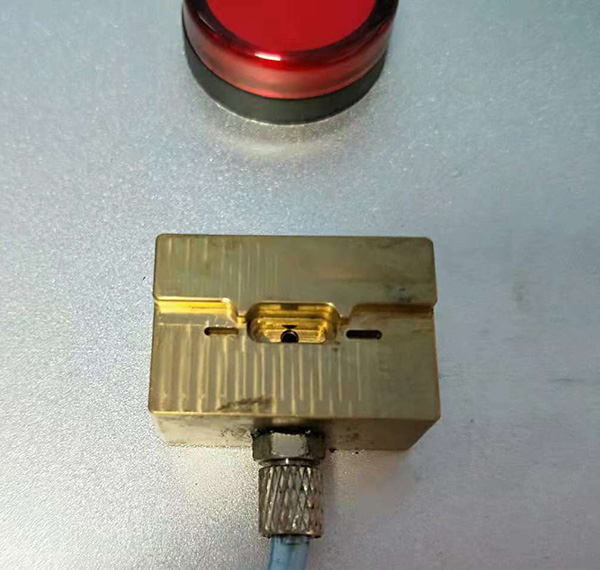

Type-c檢測模具展示

2. 這樣的檢測方法有利于保持type-c接口的特性,檢測儀往type-c接口充入的是無雜質、無污染的氣體,這樣避免了在檢測時被外部水汽,濕氣和固體污染物所污染,也確保了檢測結果。

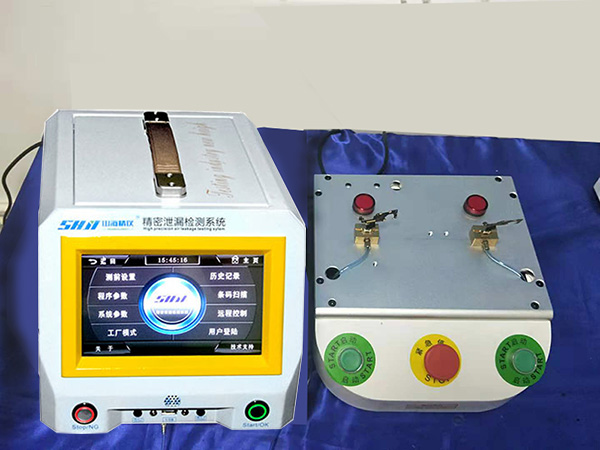

三、type-c的檢測過程展示

首先我們將type-c接口插入卡位中固定,導管與我們的儀器連接,儀器內部有一個閥島、儲氣罐等部件及我們設定好的程序,通過連接后,在檢測激光type-c接口的時候,按下啟動鍵。

檢測時,儀器會往type-c接口內部充氣。如果type-c接口是不密封的,出現漏氣的現象,這時儀器中泄漏值顯示數據也越來越大,同時壓力值下降。這時候就能夠判定type-c接口是否漏氣,儀器測試結果也會顯示出NG,意味氣密檢測不通過。如果測試的type-c接口不漏氣,充氣后工裝模具里面的氣體就會處于恒定的狀態,儀器上面所顯示的壓力值與泄漏值也是穩定的,儀器測試結果則顯示OK字樣,表示防水性檢測通過。

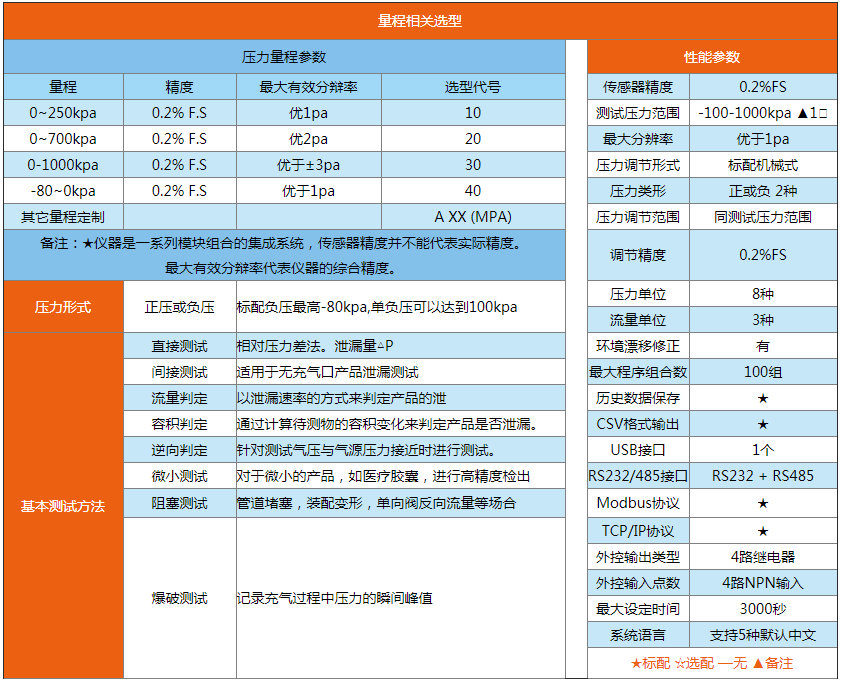

四、type-c防水性檢測儀參數表
