GPS雷達定位器應用的場景眾多,但內置的GPS模塊和移動通信模塊終端容易損壞,為延長使用壽命,提高產品質量,GPS雷達定位器需達到ipx7防水等級,所以防水測試是其必檢項。作為國內知名的防水測試儀生產與研發專家,山海精儀科技今天為大家?guī)鞧PS雷達定位器ipx7防水測試解決方案,為實現定位器高精度防水測試助力,以下是解決方案內容簡介。
一、GPS雷達定位器防水工藝

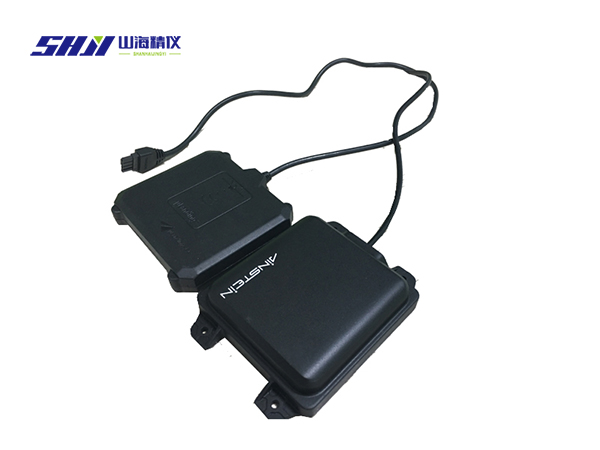

上圖為山海精儀科技進行防水檢測的GPS雷達定位器,本次檢測的是GPS雷達定位器整體防水性能,主要側重于結構防水方面檢測。這款GPS雷達定位器帶有線材,表面不規則,為曲線設計。殼體采用本體和底蓋貼合方式進行密封,外凹槽內設置有與外凹槽相匹配的外橡膠密封圈,防止外部液體浸入,橡膠密封圈能防止水進入到定位器內部,是GPS雷達定位器的二級防護。
二、GPS雷達定位器防水檢測要點
1. 需達到ipx7防水等級檢測
2. 因帶有線材,要對降低線材在GPS雷達定位器整體防水檢測中的影響
3. GPS雷達定位器的不規則造型與整體密封特點,需要采用間接性檢測
4. 在實現GPS雷達定位器防水檢測下,不損壞設備外觀,保持設備整一性
5. 實現檢測數據監控與統計,為后期生產調整提供科學依據,對不良品實現有效的監控與改進
三、GPS雷達定位器防水檢測儀原理

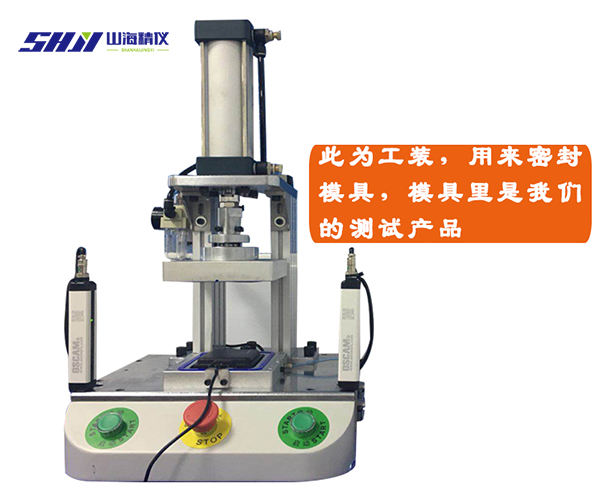

山海精儀科技把檢測儀分為三部分:測試儀、氣源、工裝。因測試儀、氣源、工裝這三者自成個體,可根據產品外形或細節的不同,配備模具與相應的工裝,以達到對不同產品進行檢測的需求。在檢測中,需要為為GPS雷達定位器定制一個特定的工裝,在不破壞設備的前提下協助進行間接防水檢測,下面是模具特寫。

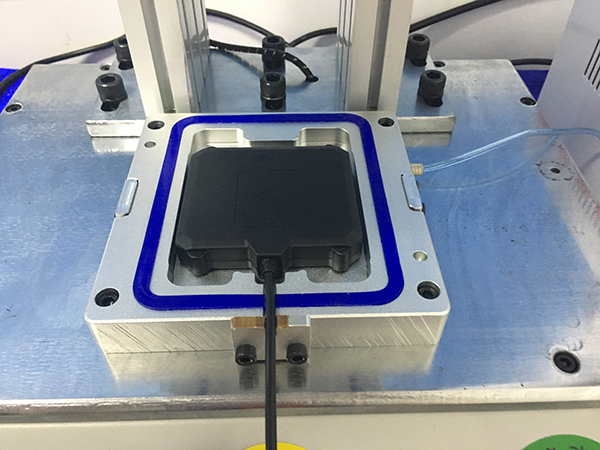

首先,把需要檢測的GPS雷達定位器放入模具中,由于GPS定位器的線材部分是不密封的,所以在檢測的時候我們需要將線材部分密封住,這也是檢測方案中的一大難點。要同時做個模具卡槽與密封圈卡槽,剛好將線材部分卡主,無論是尺寸跟壓力都要做精準才能避免檢測時線材這部分不漏氣。
在測試儀啟動后,上下模具將閉合,然后氣源對GPS雷達定位器的模具進行充氣,GPS雷達定位器防水性檢測設備的精密壓力傳感器感應到模具內氣壓變化,將把氣壓變化的值傳給檢測系統并顯示出來,最后經過一系列的運算就可以得出氣體的泄漏值,根據泄漏值檢測出GPS雷達定位器防性能和IP防水等級,以下是檢測細節圖。
四、GPS雷達定位器防水檢測儀參數
五、GPS雷達定位器防水檢測儀功能簡介
1、該測試儀可以支持泄漏測試、阻塞測試、正壓測試、負壓測試等泄漏測試方式,測試范圍廣,在用戶可以根據自己的檢測需求進行選擇。
2 、采用大尺寸觸摸屏作為人機界面,可以方便的監測測試結果并進行防水測試過程中的各種參數設定。
3 、具有合格不合格產品報警功能,可以排除人工誤判誤檢的可能。
4 、帶4路開關量輸入和8路繼電器輸出,可以接受外部傳感器和開關按鈕的控制,并可以控制外部的繼電器、電磁閥等執行元件,方便的實現測試的全自動化。
5 、測試儀擁有200段用戶子程序,用戶通過在觸摸屏上進行子程序的參數設置,可以將不同的子程序串聯起來,組成一個測試流程,并通過泄漏儀自帶的I/O接口,使泄漏儀接受外部傳感器的控制信號,并控制外部執行元件(繼電器、電磁閥等)。從而實現測試過程的自動化。
6、具有測試數據記錄功能,可以將測試數據下載到U盤中,并通過電腦顯示。
7、具有條碼掃描功能,可以追蹤記錄不良品,返修情況;上位機功能等。
