手機要擁有到良好的防水性能,除了完成各部件的防水工作外,還需要進行嚴格的防水測試,以鑒定手機防水性能達標與否,其中手機殼是防水檢測重點部件之一。下面山海精儀科技將結合我們的手機防水測試經驗,為某客戶提供手機殼防水測試解決方案,以下是方案內容摘要。
一、手機殼防水技術
目前手機殼多采用噴涂防水涂層與加防水透氣膜,但涂層與防水膜壽命與防水程度不好管控,所以最主要的防水功能在于手機殼的結構,做成密封的手機殼把液體隔絕在產品的外部才最為妥當。
二、手機殼防水測試難點
難點1:由于手機殼是一個半成品,同時手機殼的組成部件也比較多,如:攝像頭部分、USB充電接口、喇叭接口、上下咪孔、卡托等重要部件也是處于空的狀態,在測試的時候是有一定的難度。做方案的時候要將每個部件的孔全部堵住才能進行測試,如果有一個點孔沒有密封住都將無法判斷哪里漏。
難點2:在檢測中氣壓到位的把控很生要。因?yàn)槿绻麣鈮哼^(guò)大,會造成手機殼變形與損壞。

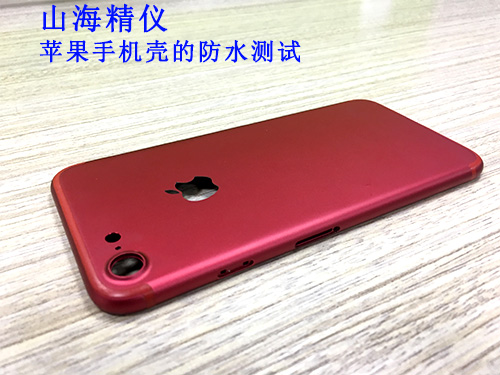

所要檢測的手機殼
三、山海精儀科技如何解決手機殼防水測試難題?
介于該手機殼結構復雜,且造型為板狀,山海精儀科技為達到無損測試,我們采用間接檢測法。首先為手機殼定制相應的模具,固定到工裝上。該模具能對板狀造型的手機殼進行有效的固定,還對其各各部件孔洞起到堵塞作用,方便檢測出漏氣的部位。在測試前放入手機殼,對板狀造型的待測品進行有效的固定。然后啟動測試儀,上下模具將閉合,這里模具內部會形成一個密封的空間,同時隔絕了外部環境,讓手機殼內部結構在檢測中不受損壞。
山海精儀科技這款檢測儀采用的是壓縮空氣為檢測介質,壓力降的測試方法進行密封性檢測。此款設備內部空間只有(1.5cc),并配備進口的高靈敏壓力傳感器,達到高精度檢測條件。
因?yàn)槭謾C(jī)殼沒有充氣孔,需模具將產品包起來,然后通過模具向產品表面定量充氣,系統將嚴格控制氣壓,把氣壓維持在一定范圍,避免損壞手機殼。然后切斷氣源,利用內儀器部的壓力傳感器監測產品充氣后的壓力變化,根據氣壓變化情況來判定防水性。

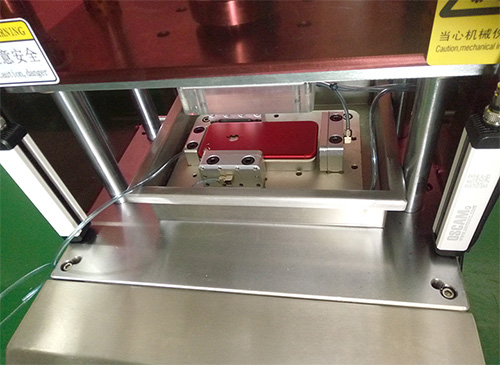

四、手機殼防水測試儀展示

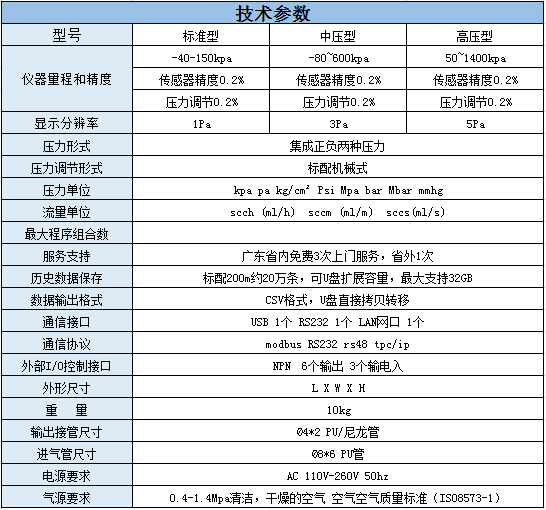

五、手機殼防水測試相關參數
山海精儀科技除之款手機殼防水測試儀外,我們?cè)谑謾C(jī)整機、指紋鎖、home鍵、手機咪孔、USB接口、攝像頭、透氣閥、防水透氣膜、手機按鍵、手機卡托等各個部件的防水都有成熟的檢測方案與設備。
