激光瞄準器的密封檢測儀--山海精儀

發布時間:2018-11-05 17:05:08

激光瞄準器多運用于軍用裝備以及醫學設備上,對它的精準度、安全性以及密封性的要求極高,激光瞄準器的密封性不好就會導致儀器進入水汽,從而影響到儀器在使用紅點瞄準時的準確度,因此人們在使用時往往會對其進行密封性檢測,但是常規的密封性檢測無法很好的判斷激光瞄準器的密封性程度,這也是它的檢測難點之一。


山海精儀科技對激光瞄準器的密封性檢測也做了深入的研究,那么本次我們將分享一個激光瞄準器的密封性檢測案例給大家作參考。

一、激光瞄準器的外形展示及檢測難點


1. 這款激光瞄準器整體用黑色的防水性材料包裹內部器件,整體的形狀是不規則的多邊體,儀器兩邊的連接處明顯但密封度高,無法在外部充如氣體進行間接檢測;

2. 儀器的上方是有兩個不規則的菱形凸起,往上是一個門形的凸起把手,四周有幾個圓形的旋轉刻度盤和瞄準器,該儀器的特殊形狀使儀器在檢測時無法很好的進行固定檢測。

二、激光瞄準器的檢測難點突破


1.因為瞄準器外形的特殊性,無法用定制模具的方式進行間接檢測,山海精儀科技有專門的工裝模板將瞄準器進行卡位固定,再用連接檢測儀的導管往瞄準器內部充入氣體;


2.檢測時,儀器內部有一個閥島、儲氣罐等部件,檢測之前設定好的程序,通過連接后,在檢測激光瞄準器的時候,儀器顯示屏會通過瞄準器內部的氣體飽和度進行判斷瞄準器的密封程度。

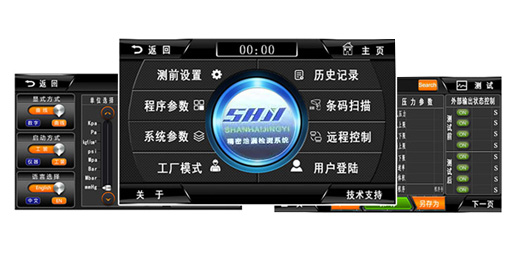

激光瞄準器檢測儀界面展示



三、激光瞄準器的檢測過程展示

首先我們將瞄準器放入卡位中固定,導管與我們的儀器連接,儀器內部有一個閥島、儲氣罐等部件及我們設定好的程序,通過連接后,在檢測激光瞄準器的時候,按下啟動鍵。

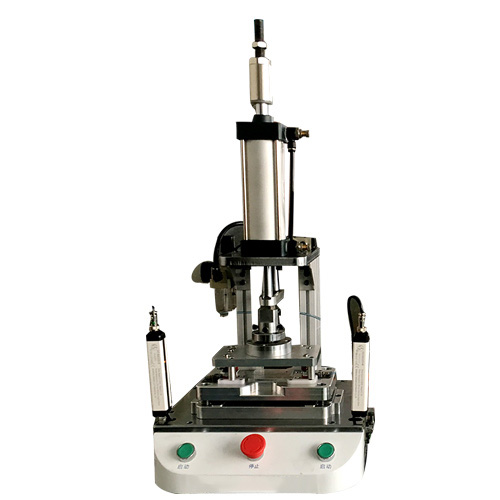

激光瞄準器密封性檢測儀輔助工裝


檢測時,儀器會往瞄準器內部充氣。如果瞄準器是不密封的,出現漏氣的現象,這時儀器中泄漏值顯示數據也越來越大,同時壓力值下降。這時候就能夠判定瞄準器是否漏氣,儀器測試結果也會顯示出NG,意味氣密檢測不通過。如果測試的瞄準器不漏氣,充氣后工裝模具里面的氣體就會處于恒定的狀態,儀器上面所顯示的壓力值與泄漏值也是穩定的,儀器測試結果則顯示OK字樣,表示氣密性檢測通過。

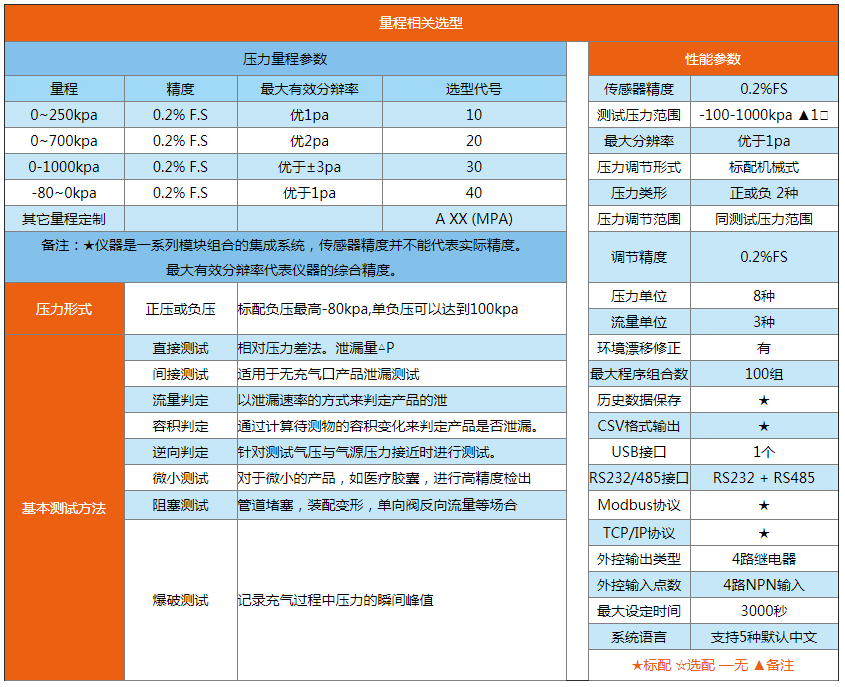

四、激光瞄準器密封性檢測儀參數表


該版權歸山海精儀科技所有,禁止進行轉載與偽原創,如有違反后果自負。
