汽車空調出風管作為空調系統中較為重要的一部分，它的存在能在空調內部運行時保證輸送設計流量，保持空調的運行穩定。因此，人們對它的密封性要求很高，如果它的密封性條件不好，容易導致汽車空調出風管內部輸送時漏出水汽，使空調運行失去穩定。所以廠家在對空調進行生產組裝時往往會對其進行密封性檢測，但是常規的密封性檢測無法正確檢測它的密封性，山海精儀對汽車空調出風管的密封性檢測也做了深入的研究，本次我們將分享一個汽車空調出風管的檢測案例給大家做參考。

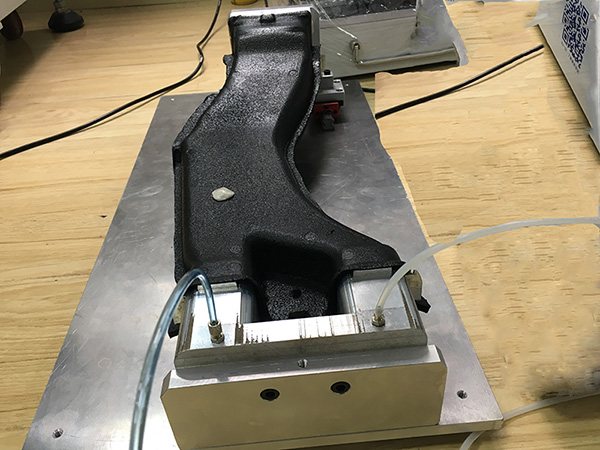

一、汽車空調出風管外形展示

此次進行檢測的是一款常見的汽車空調出風管，整體是不規則的多邊體，外部用黑色的防水材料進行包裹，管道一頭是連接的排風機，有明顯的對接縫隙，另一頭是兩個分頭連接管道，呈不規則凸起的形狀。

二、汽車空調出風管的檢測難點突破及檢測過程展示

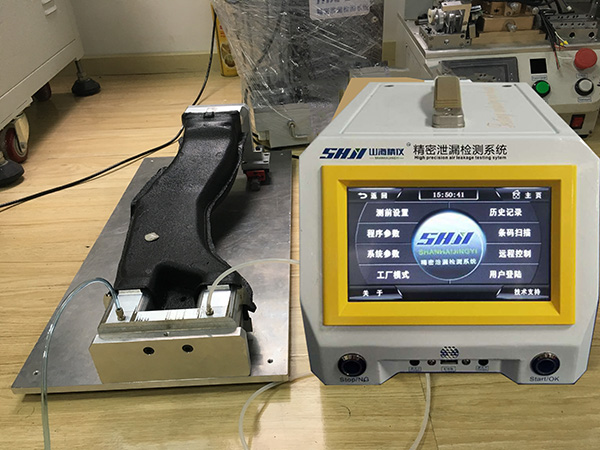

我們幫客戶制定了汽車空調出風管工裝治具，本次檢測汽車空調出風管客戶要求用流量測試法測試，山海精儀科技幫客戶制定了以下檢測方案。

由于這款排風管里面是空的，對接口呈封閉狀態，我們可以往另一端的出氣口充入氣體，通過內部氣壓變化狀態來判斷它的密封性。于是我們?yōu)榇舜螜z測設計了兩條氣管，一條是往汽車空調管沖入氣壓，一條是用于感應汽車空調出風管內部壓力。當儀器啟動的時候儀器會自動往汽車空調抽風管里面充氣，同時儀器氣壓會慢慢往上升，當氣壓充入到設定值的時候，汽車空調抽風管內部將處于一個恒定的狀態，這時候感應線管會判定流量值來檢測出抽風管流量大小是否符合標準。

三、汽車空調出風管密封性檢測儀展示與參數表

1、高靈敏度壓力感應及調節單元，配合先進的差壓式軟件算法，最小分辨率可達0.1Pa，該算法已獲得國家專利。

2、山海精儀自主研發的專利技術，“IVT氣動密封閥島”，大幅度提高測試精度,保證儀器的穩定性，充氣速度也得到很大的提高。

3、多種測試功能：儀器集成了正、負兩種壓力形式和8種測試方法：可以將兩種壓力形式及五種測試方法編寫成20多種測試功能。

4、擁有超過200組以上的子程序，每組子程序可單獨編程，可單選、組合，滿足各種復雜的測試要求。

5、全觸式大屏智能操作系統, ，基于檢測流程的圖形化UI設計，操作界面簡潔明了，易教易學。

6、多種壓力調節組件及量程可選,.氣壓范圍廣(-80KPA—1MPa)可選。選配電子調壓閥可實現多組壓力順序測試。

7、多種通訊接口：內置RS232串口、RJ45網口、USB通訊接口、LTP外部I/O控制口，支持多種通訊協議。

8、可選購條碼掃描功能及打印機，方便產品數據管理和品質追溯，儀器歷史記錄可多達20萬條并可批量導出至電腦。

9、標配容積識別功能，可以自動識別出待測樣品的體積，并可以容積的方式對泄漏速率進行測量判斷。

10、超高的穩定性，和易用性，經過了市場嚴苛的檢驗。

11、多種附件可選，充氣旁路，快速連接器，標準漏孔，同時儀器支持第三方校驗，可出具校驗報告。

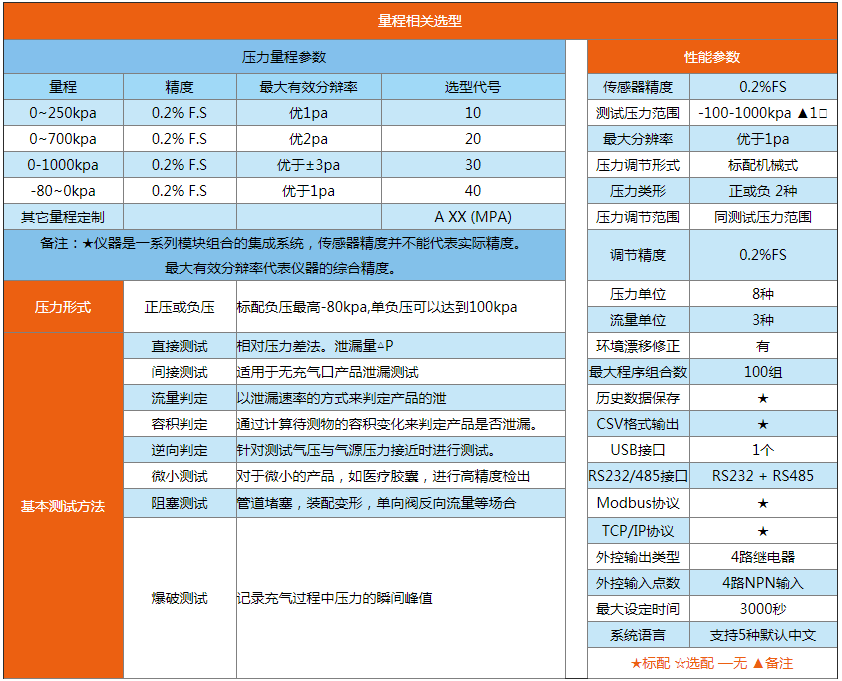

汽車空調出風管檢測儀參數：
