山海精儀半球音響音箱氣密測試

山海精儀氣密性測試儀，此款氣密性測試采用的是壓縮空氣檢測法，通過氣壓的衰減計算出音箱空氣泄漏量，從而判定音箱氣密性及IP防水等級。

音箱氣密性測試適于市面上的一切音頻設備的氣密性檢測。防水等級鑒定，測試。如JBL的音箱氣密性測試，北京現代的音箱防水等級測試等。無論是大的小的，有線的，或者無線的，藍牙的音箱等可以使用氣密性檢測儀測試防水等級，氣密性能.

山海精儀氣密性檢測儀是如何測試音箱的呢，主要是看待測試產品的結構，有些音箱是沖氣口的，如JBL的，北京現代的，只要是體積稍大都會預留沖氣口,而此類的產品測試就不要需做額外的氣密性測試工裝了，只要使用氣密性測試的快速接口對接產品的沖氣口就可以測試。而沒有充氣口的，則需要跟據產品的外形做一個密封工裝，然后把產品放到測試工裝里，接上氣密性測試儀，就可以測試了。這一款半球音響是沒有充氣口的，我們根據音響的形狀做了模具。山海精儀的音箱氣密性測試儀則是集成了正負壓測試系統，可以使用負壓或者正測試音箱的防水等級，適用性更加，面對不同的測試工況可以選擇最高效氣密性，防水等級檢測方案 下圖舉例圖片為JBL系列產品,其防護等級為IPX7,些標準對應實驗室標準為:水下1米,半個小時,不進水.

因為我們是用氣體為介質檢測的,水分子一定是大于氣分子的,并且我們也不能檢測半個小時的時間(沒有效率),所以我們用10KPA的檢測壓力(完全模擬水下壓力),通過模具,在產品的外圍形成壓力,這也是完全模擬水壓的方向.

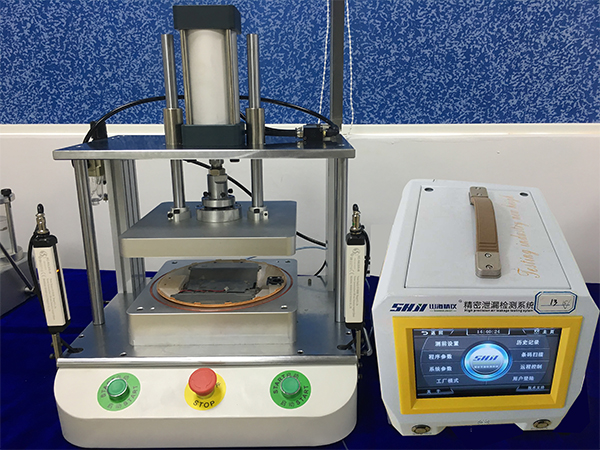

通過產品工裝可以明確看到,音響類的產品檢測是整機放入密封的模具中,然后通過儀器等量等壓的加注壓力,穩壓過后,由儀器分析計算壓力具體下降了我少,從而判斷該產品是否能達到其對應的IP防護等級.

測試難點:

這類產品有共同的特性:

1.沒有充氣孔,有無源幅射器,有喇叭膜,有些產品還有防水透氣膜所以耐壓有限.也就是說儀器量程選擇,和儀器輸出壓力必須精準,稍微不小心都有可能壓壞產品.導致產品受損傷.

2.產品形變量較大,且呈無規律的狀態,當檢測壓力固定,而體積有變化時其對應的測試結果同樣會出現交叉和不準.

山海精儀如何解決類似問題:

1.保證儀器的精度,山海精儀的精密泄漏檢測系統其傳感器采用美國霍尼韋爾正品品質,且經過二次開發,每秒鐘采樣速度可以達到114次.

2.山海精儀的精密泄漏檢測系統已做到24位AD轉換 ,32位的CPU其運算和處理已達到國際一流水準.

3.測試精度達到1PA再小的泄漏也都可以輕易檢測出來.

4.測試模具精良,完全仿產品外形做正公差放大.模具與產品間的多余空間越小,越有利于提高檢測精度.
