剃須刀作為男人形象的得力助手,要求符合男性“懶”與“快”的生活節奏,因此防水式電動剃須刀應運而生,但其生產離不開密封性測試,只有產品整體、內芯、線材、電池等滿足相應的密封條件才能在到防水標準。為協助剃須刀生產商進行高精度密封性測試,山海精儀科技對電動剃須刀進行了深入的研究,應客戶要求我們研發出了電動剃須刀內芯密封性測試儀,針對電動剃須刀內芯進行密封性檢測,以下是方案介紹。
一、電動剃須刀密封的必要性
1. 保護內部零件:電動剃須刀在使用過程中會與水分接觸,內芯作為驅動部件,如果內芯不防水,內芯內部零件受到水分侵蝕,其使用壽命必然不高。此外,細小的胡茬也會走入內芯內部,影響其正常運作。
2. 清潔需求:不能水洗會比較臟,雖然可以用刷子把表面的胡茬掃掉。但是因?yàn)樵谠O(shè)計及生產時不考慮防水問題所以模具制作及拼接要求不會很嚴格,在使用時胡茬很容易進入機器內部去。胡茬和皮屑及油脂很容易滋生細菌及螨蟲,有可能造成皮膚感染或是毛囊炎影響用戶健康。
3. 迎合用戶習慣:大部分男性喜歡在洗澡或者洗漱時剃須,考慮到實用性與耐用性消費者更傾向選擇防水剃須刀。
二、電動剃須刀內芯密封技術與檢測方法
該刀芯整體由塑料與金屬組成,采用的是結構密封,利用外殼結構達到密封效果,但這種密封方式的效果不可控。如果內芯外殼結構達不到密封狀態就會不防水,另一方面內部零件不能拆卸,只能進行間接、無損的檢測方式。
三、山海精儀科技解決方案

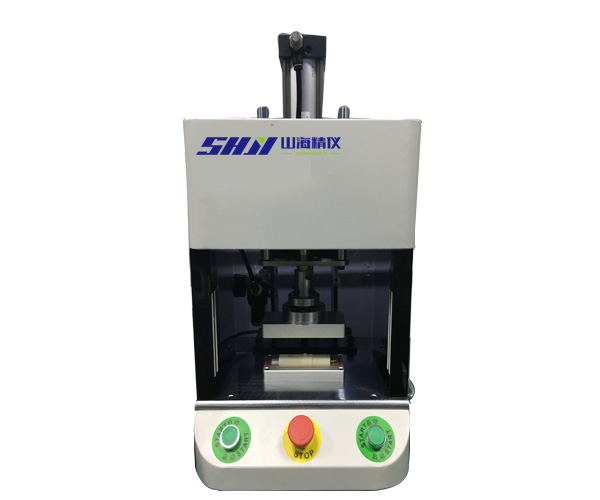

1.山海精儀科技把檢測儀分為三部分:測試儀、氣源、工裝。因測試儀、氣源、工裝這三者自成個體,可根據電動剃須刀內芯外形或細節的不同,配備模具與相應的工裝,以達到對不同產品進行檢測的需求。在檢測中,為電動剃須刀內芯定制一個特定的工裝,在不破壞設備的前提下協助進行間接防水檢測,下面是模具特寫。

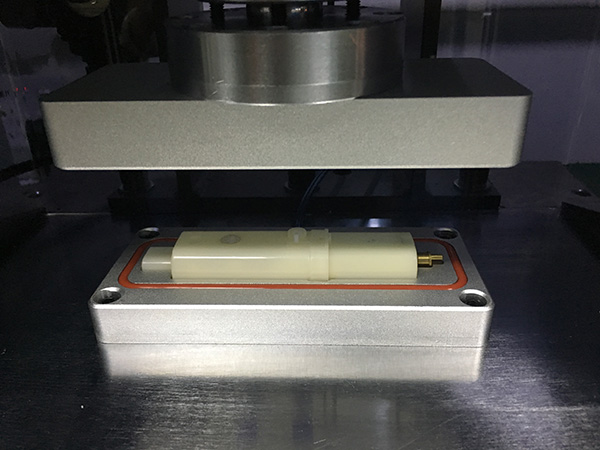

2. 檢測時把需要檢測的內芯放入模具中,上下模具閉合后將形成一個密封的檢測空間,模具還能保護電池殼在檢測中不受損害,一舉解決了密封結構檢測難題,還實現了無損檢測。以下是檢測細節。

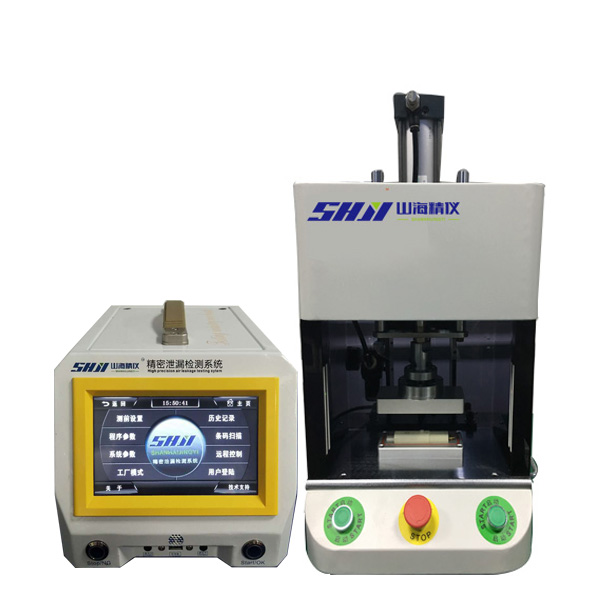

3.在測試儀啟動后,上下模具將閉合,然后氣源對內芯的模具進行充氣,內芯防水性檢測設備的精密壓力傳感器感應到模具內氣壓變化,將把氣壓變化的值傳給檢測系統并顯示出來,最后經過一系列的運算就可以得出氣體的泄漏值,根據泄漏值檢測出內芯密封性能和IP防水等級,以下是工裝圖。
。
